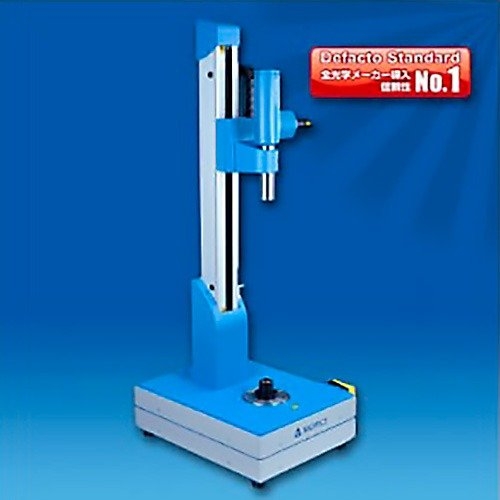

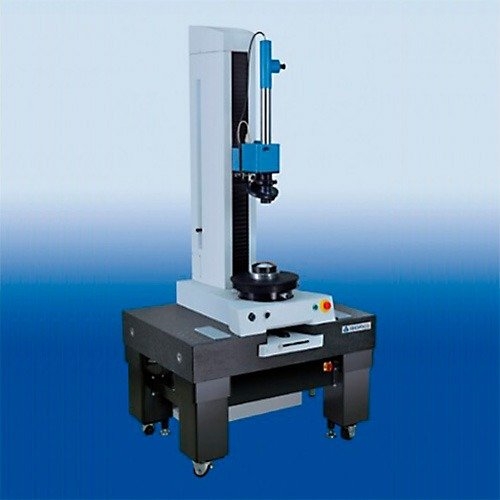

高精度偏芯測定装置 OptiCentricシリーズ
高精度かつ簡単に単レンズ及び組レンズの偏芯を測定します。
測定対象ワーク径は、φ1～φ900まで機種により対応可能です。
測定対象
- 単レンズー透過、反射偏芯、成形レンズのディセンタ、金型コアの偏芯、ウェッジなど。
- 組レンズ-3群構成のDSC，モバイル用非球面レンズユニット、プロジェクター、ステッパー用レンズユニット、交換レンズなど。
仕様
- 測定内容：透過偏芯、反射偏芯、ディセンタ、両面偏芯、曲率半径など。
- 測定範囲：EFL/R±0.2～450mm（オプション最大2000mm）
- 回転テーブル：真空吸着回転テーブル、エアーベアリング回転テーブル（離芯誤差0.05µm以下）
- 測定精度：分解能0.01µm 絶対精度＜0.2µm 繰返精度＜0.1µm/1面（標準偏差）
- 測定時間：1面3秒～10秒（単レンズ）各面5秒～20秒（組レンズ完全自動測定）
